От электрического пера до беспроводного pen: как менялась тату-машинка

Современная беспроводная тату-машинка легко маскируется под очень дорогой маркер. Гладкий цилиндр, маленький экран, ни одной открытой пружины. Но если поставить её рядом с катушечной машиной, а ту — рядом с инструментом конца XIX века, получится не стройная линейка обновлений, а семейный альбом, в котором родственники совсем не похожи друг на друга.

Самый красивый поворот этой истории в том, что прапрадедушка тату-машинки тоже был пером. Правда, предназначался он не для кожи и не для рисунка — он прокалывал бумагу, чтобы с одного оригинала можно было сделать много копий.

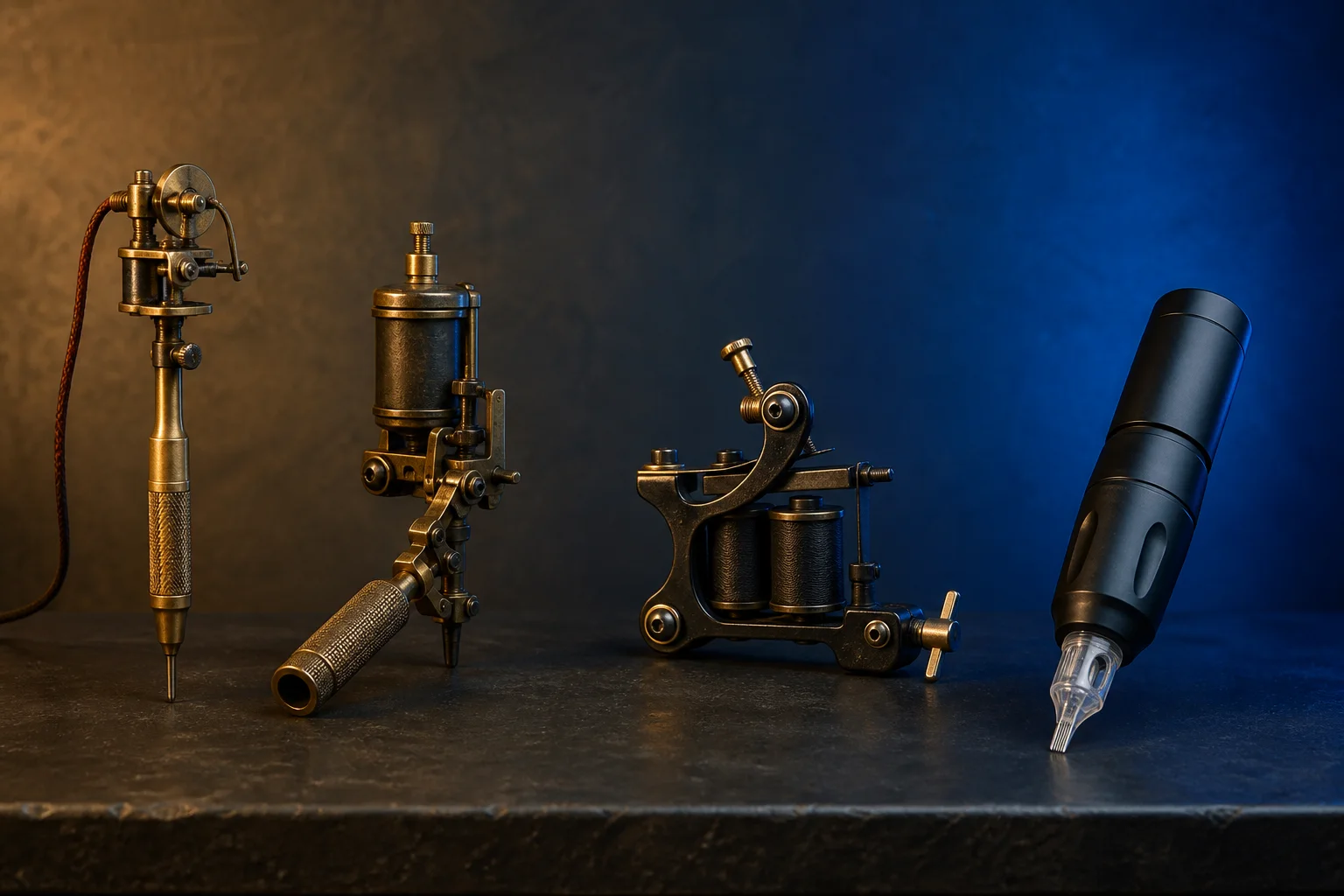

Редакционная реконструкция: четыре разных способа превратить электрическую энергию в быстрое возвратно-поступательное движение.

Началось не с татуировки, а с копировальной машины

В 1876 году Томас Эдисон получил патент на систему автографической печати. Её главным героем было электрическое перо: мотор быстро двигал иглу, та оставляла в листе множество близких отверстий, а проколотая бумага становилась трафаретом. Затем через неё прокатывали краску и получали копии.

Сегодня устройство кажется удивительно знакомым. Трубчатый корпус держат как пишущий инструмент, игла движется внутри носика, гибкий провод ведёт к источнику питания. Но важно не перепутать родство с назначением: Эдисон изобретал способ копировать документы, а не наносить татуировки.

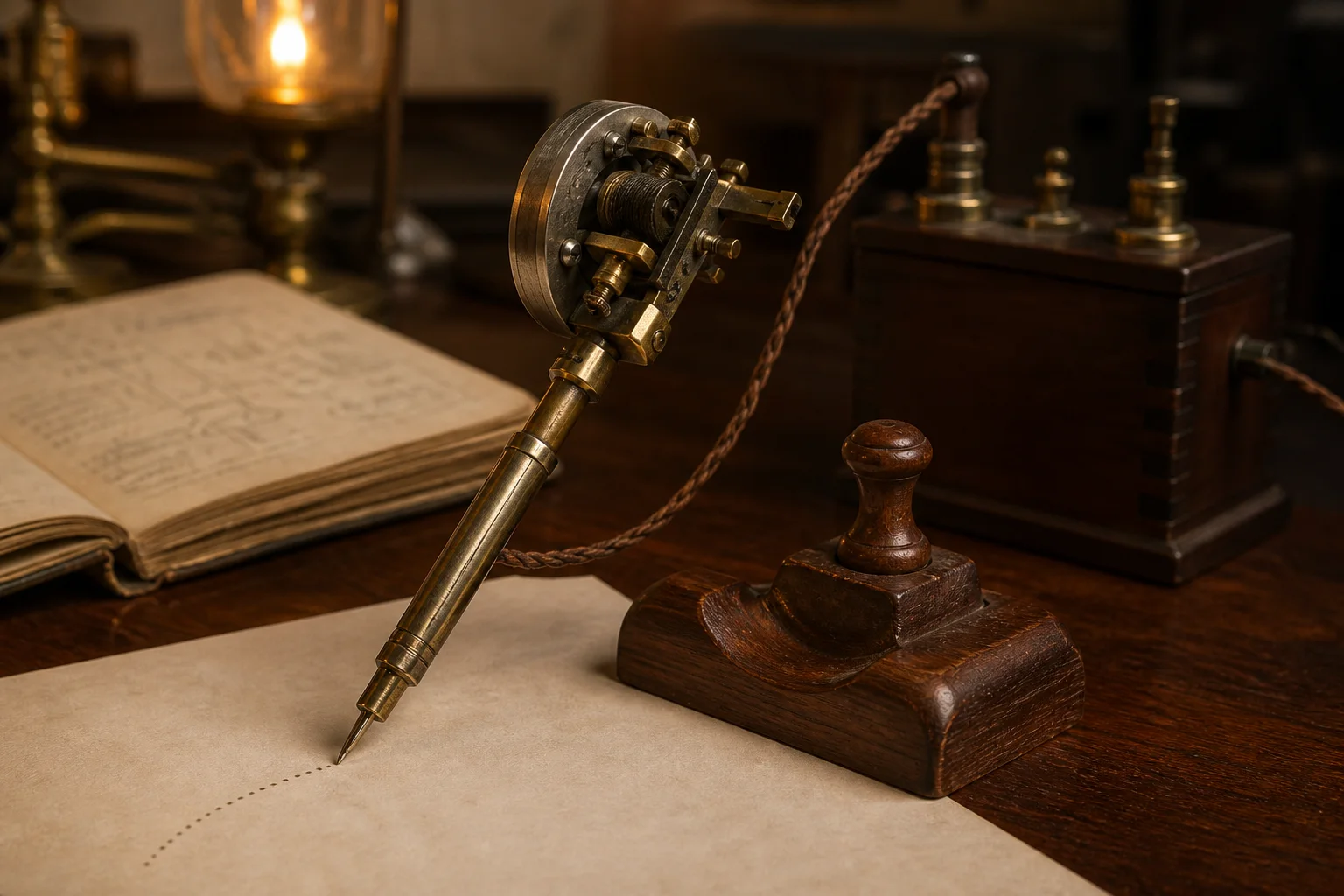

Не музейный экспонат, а редакционная реконструкция принципа: частые проколы превращали лист в трафарет для копирования.

1891 год: Самюэль О’Райли меняет не идею, а задачу

Нью-йоркский татуировщик Самюэль О’Райли увидел в электрическом перфораторе другой инструмент. В его патенте 1891 года уже прямо написано «tattooing machine»: полая рукоять направляет движущуюся иглу, электромотор создаёт возвратно-поступательное движение, а в нижней части появляется система подачи пигмента.

Патент допускал одну иглу или несколько. То есть очень ранняя машина уже решала вопрос, который остаётся знакомым современному мастеру: движение одно, а рабочая конфигурация может меняться. Конечно, устройство конца XIX века и сегодняшний картридж разделяет огромная дистанция, но мысль о сменной группировке появилась в самом начале электрической эпохи.

Smithsonian отмечает ещё одну практичную деталь: ранним американским мастерам приходилось много перемещаться между портовыми городами. Машинка, питание, иглы, пигменты и рисунки должны были умещаться в переносной комплект. Тату-стол начал стремиться к мобильности задолго до аккумуляторов и кейсов на молнии.

Катушки дали машине силуэт, который невозможно спутать

В 1904 году Чарльз Вагнер запатентовал электромагнитное устройство с якорной планкой, пружиной и регулировкой движения. В этой механике уже легко узнать классическую катушечную машину: ток проходит через катушки, магнитное поле притягивает якорь, контакт размыкается, пружина возвращает планку — и цикл начинается снова.

Механизм не пытается спрятаться. Две катушки, винт, пружины, рама и провод остаются на виду. Машина звучит, вибрирует и позволяет менять характер работы механической настройкой. Поэтому катушечная форма пережила десятилетия не как ностальгическая декорация, а как полноценная архитектура инструмента.

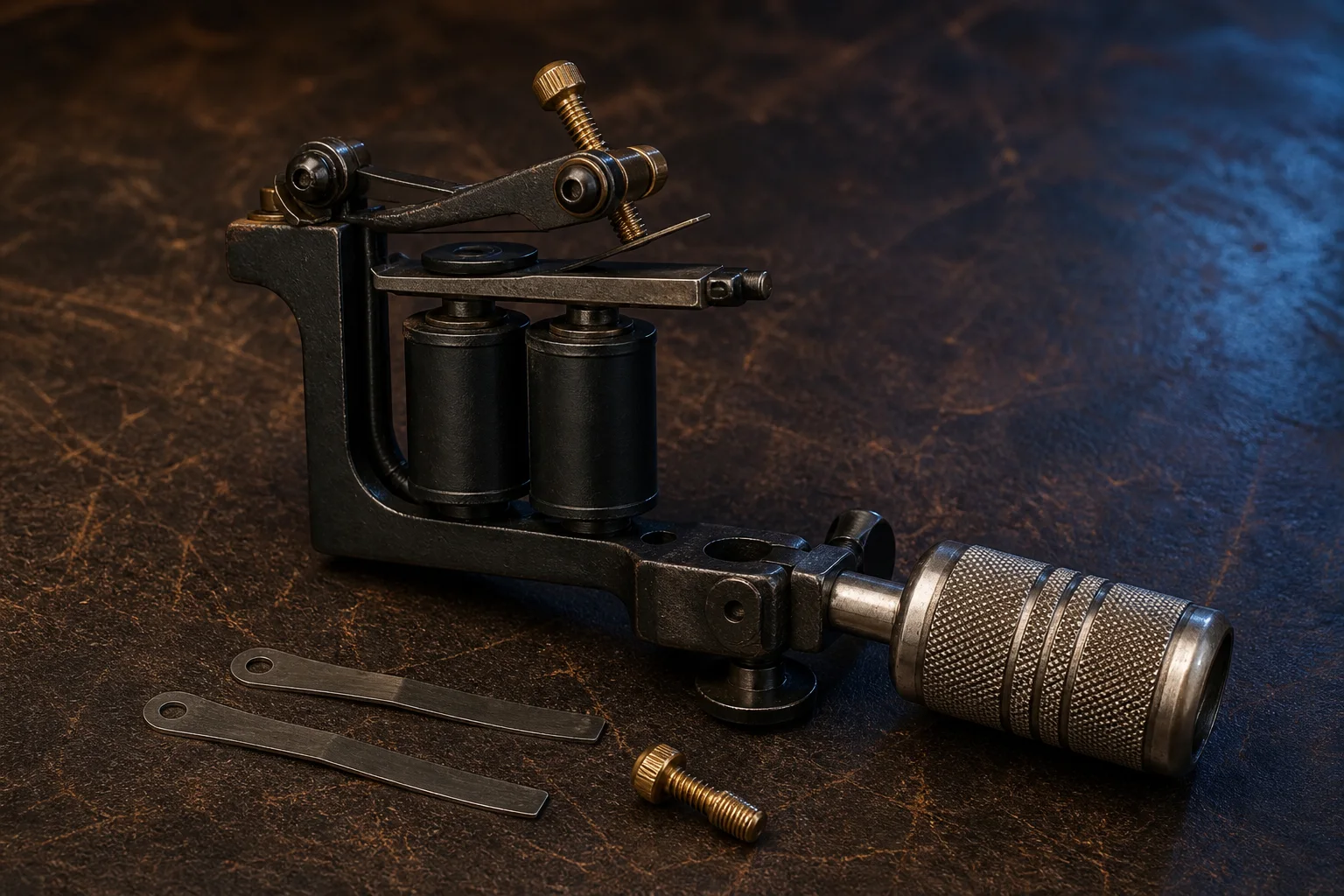

Две катушки и якорная планка сформировали открытую механику, которую легко читать даже без корпуса.

Почему катушечная машина не стала просто «старой версией»

История техники часто соблазняет выстроить всё в лестницу: новое сверху, старое снизу. С тату-машинками так не работает. Катушечная и роторная системы создают движение по-разному и дают мастеру разную обратную связь. Даже две машины одного типа могут заметно отличаться массой, балансом, характером удара и настройкой.

Поэтому pen не «победил» катушки так же, как смартфон победил кнопочный пейджер. Он предложил другой корпус и другой рабочий сценарий. Катушечная машина осталась там, где ценят её механику, звук, ремонтопригодность и знакомое ощущение в руке.

Ротор спрятал превращение вращения в удар

У роторной машины главный герой — небольшой электромотор. Его вал вращается, а эксцентрик и связанный с ним шток превращают круговое движение в движение вверх-вниз. На языке механики разница огромна; для глаза результат тот же: игольная группа быстро проходит рабочий цикл.

Эта архитектура открыла путь к более компактным корпусам. Сначала роторные машины ещё сохраняли рамную или Г-образную форму, затем мотор, привод и держатель начали собираться вдоль одной оси. Так инструмент постепенно стал похож не на маленький станок, а на толстый маркер.

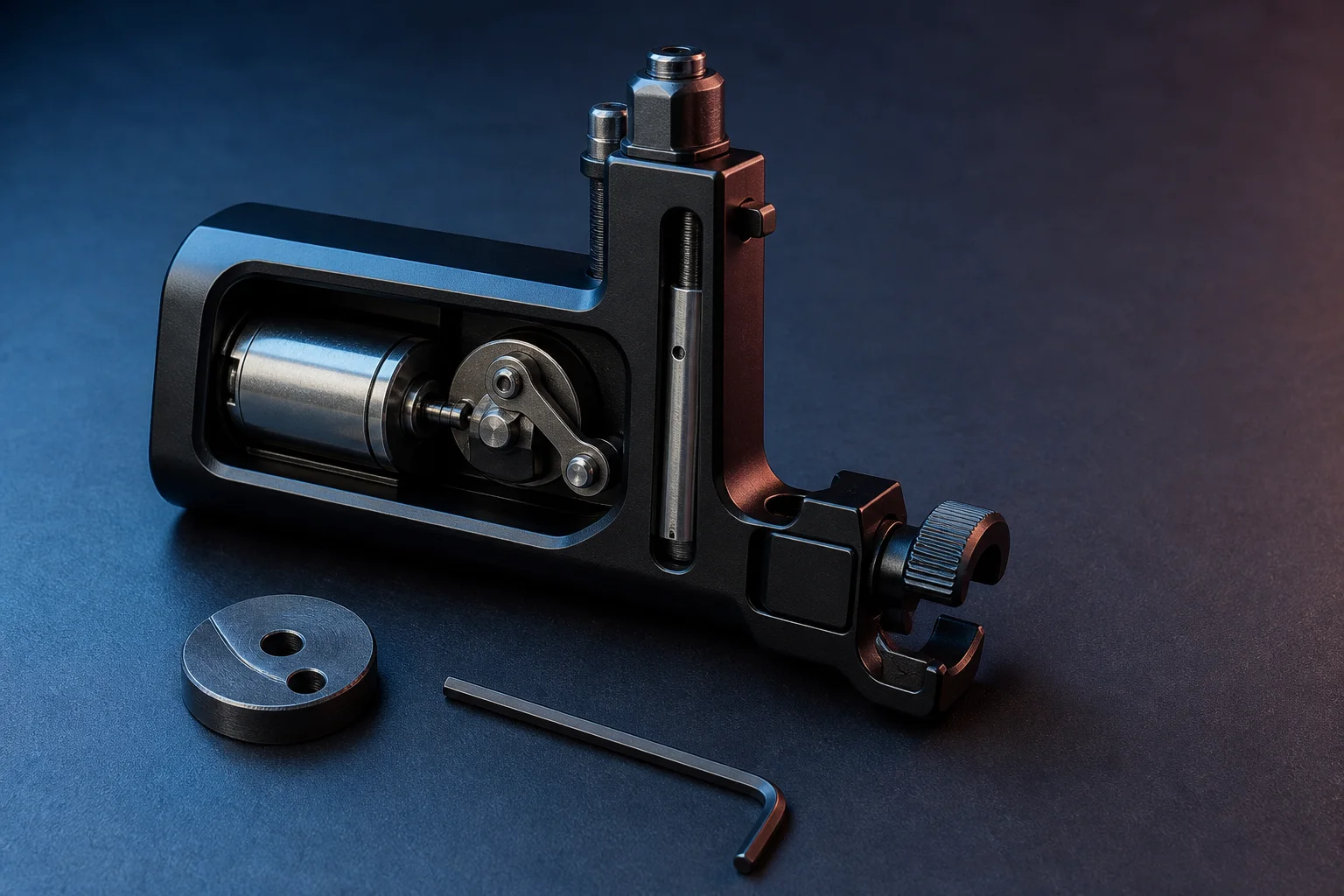

Редакционная визуализация, а не схема конкретной модели: мотор вращает эксцентрик, а связанный шток получает возвратно-поступательное движение.

Картридж помог pen-машинке стать цельным предметом

В классической связке игла, штанга, трубка и держатель выглядят отдельными частями. Модульный картридж собрал игольную конфигурацию в компактный сменный узел. Он вставляется в нижнюю часть машинки, а выступание иглы регулируют держателем в пределах, которые допускают конкретные устройство и техника.

Это изменило не только подготовку, но и дизайн. Корпусу больше не нужно визуально объяснять каждую деталь снаружи. Pen-машинка прячет мотор и привод внутри цилиндра, а мастер видит держатель, регулировочное кольцо и картридж. Чтобы не путать ход механизма с видимым вылетом иглы, у нас есть отдельный разбор: что меняют 2,5, 3,5 и 4,2 мм хода.

Аккумулятор убрал провод, но не придумал новую машину

В беспроводной pen-машинке источник питания переезжает на верх корпуса. Внутри всё ещё работают мотор, привод и шток; меняется организация энергии и рабочего места. Вместо провода к отдельному блоку появляются аккумулятор, кнопки и экран. Инструмент становится самостоятельнее, но одновременно тяжелее в верхней части и требовательнее к зарядке.

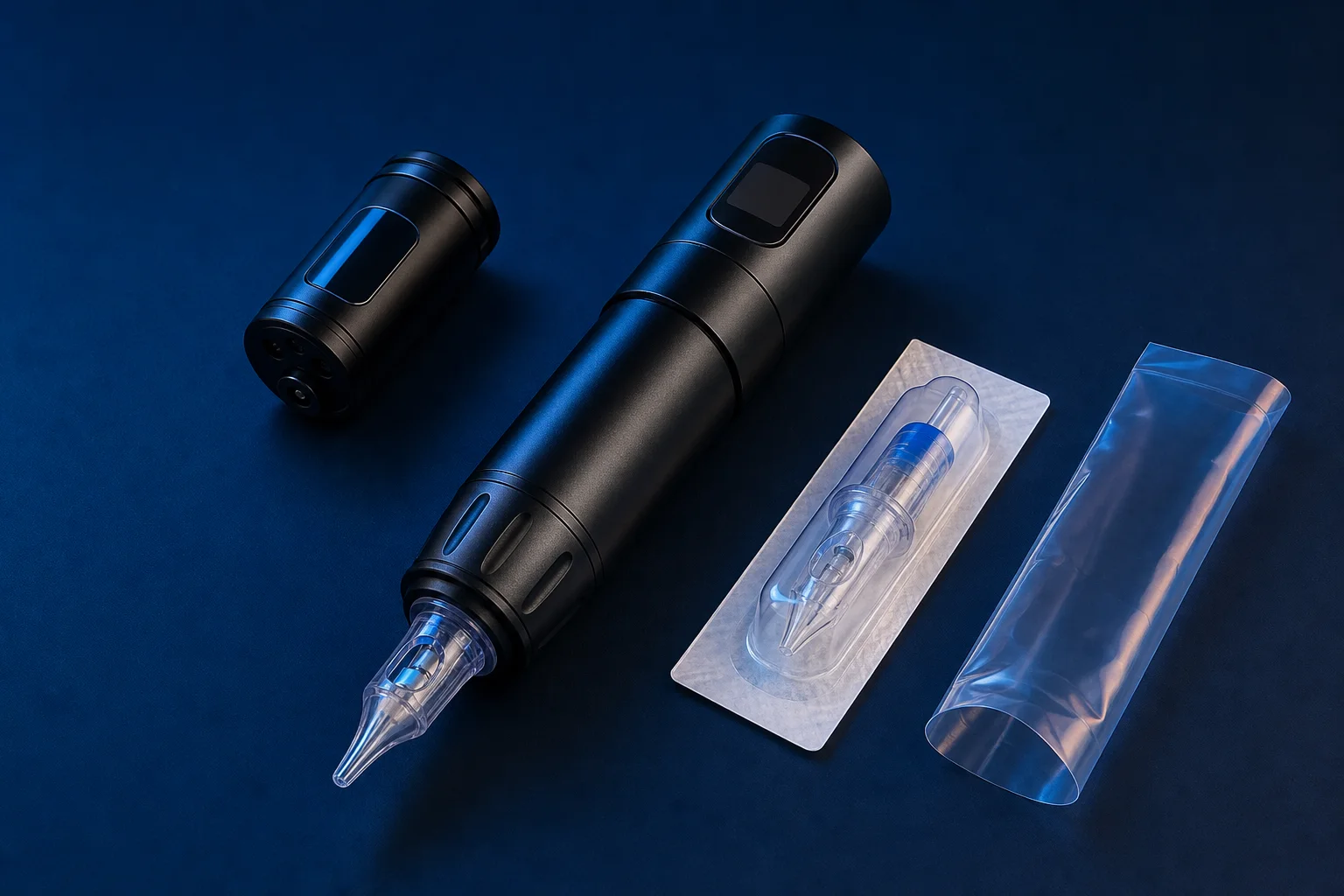

Аккумулятор меняет рабочий стол и баланс, но внутри цилиндра всё равно нужно превратить вращение мотора в движение картриджа.

Именно поэтому выбор «провод или аккумулятор» нельзя свести к слову «современнее». Для одной руки важнее свобода движения, для другой — меньшая масса и постоянное внешнее питание. Эти сценарии мы сравнили в статье о проводных и беспроводных тату-машинках.

Четыре эпохи в одной таблице

Что за 150 лет почти не изменилось

Машинка по-прежнему не рисует сама. Она повторяет движение, а линию, плотность, темп и траекторию задаёт рука. Электроника может стабилизировать работу мотора, экран — показать настройку, а аккумулятор — убрать провод, но ни один из этих элементов не превращает инструмент в автопилот.

Не исчезла и необходимость готовить рабочее место. Современный цельный корпус выглядит проще старой рамы, однако ему всё равно нужна подходящая барьерная защита. Отдельно мы показали, зачем машинку обматывают бандажом и почему одного бандажа мало.

Зачем знать эту историю перед выбором

Она снимает магию с формы. Открытая катушечная рама не означает «устаревшая», цилиндрический корпус не гарантирует «универсальная», а аккумулятор не делает любую машинку удобнее. Перед покупкой всё равно приходится сравнивать задачу, ход, массу, баланс, тип питания, совместимые картриджи и доступ к регулировкам.

Посмотреть современные ветви этого семейного дерева можно в разделах проводных и беспроводных тату-машинок. А если интересна эволюция не всей архитектуры, а одной популярной линейки, загляните в историю Mast Archer.

Современный pen снова выглядит как перо, но круг замкнулся только внешне. Внутри него спрятаны полтора века маленьких инженерных решений — от маховика и катушек до эксцентрика, картриджа и батареи над ладонью.

Статья рассказывает только об истории электрических машинок и не охватывает многовековые ручные традиции татуирования разных культур.
